Kompletní řešení ADS-B pro experimentální letadla
- Integrovatelný s displeji AXIS Flight Displays a sériemi G3X™ pro snadné ovládání a zadávání odpovídačového kódu (squawk) přímo z dotykového displeje
- Splňuje požadavky NextGen na ADS-B „Out“ při spárování s kompatibilním zdrojem GPS polohy
- Poskytuje výstup 1090 MHz ES (Extended Squitter) pro provoz v jakékoli výšce a ve vzdušném prostoru po celém světě
- Podporuje dvoulinkový příjem ADS-B „In“, který zajišťuje nejkomplexnější přehled o provozu a bezplatné informace o počasí na vybraných avionických systémech, mobilních zařízeních a přenosných navigacích¹
- Bezdrátově přenáší ADS-B počasí a provoz prostřednictvím technologie Connext® do vybraných mobilních aplikací a přenosných navigací aera® 795/796 a aera 660

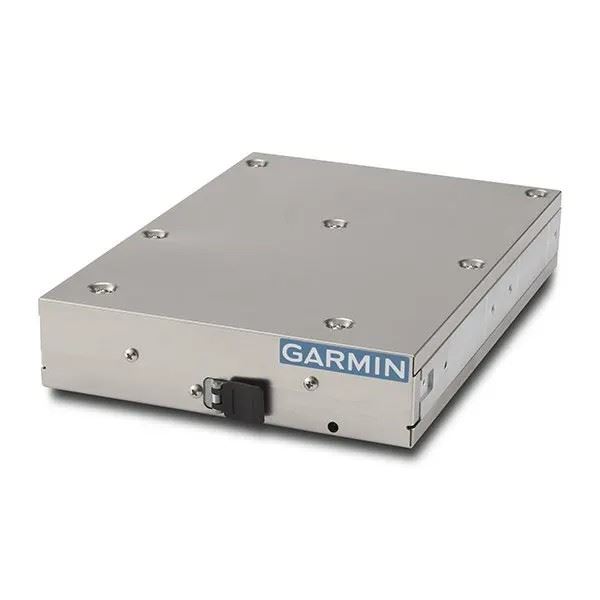

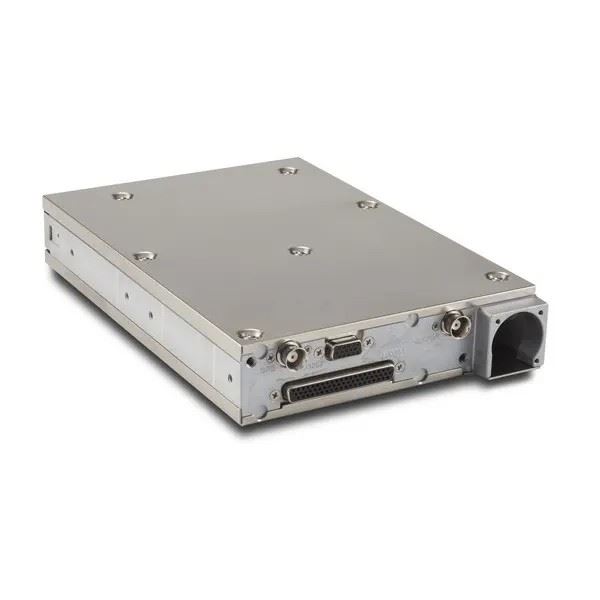

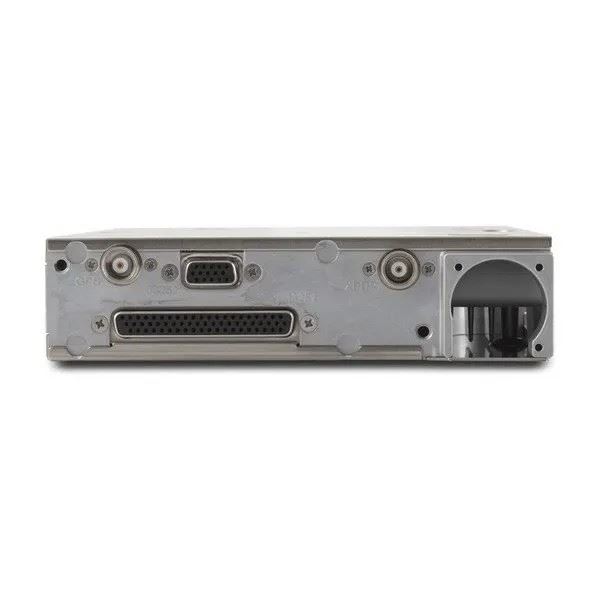

Garmin GTX 45R je moderní dálkově instalovaný transpondér s podporou ADS-B Out i ADS-B In, navržený především pro experimentální a lehká sportovní letadla. Nabízí kombinaci transpondéru Mode A/C, Mode S a 1090 MHz Extended Squitter (ES) s integrovaným dvoulinkovým přijímačem ADS-B In. Ve spojení s kompatibilním GNSS/GPS zdrojem polohy poskytuje GTX 45R přesná data pro ADS-B Out a umožňuje vysílat informace o poloze, identifikaci letadla, výšce, rychlosti, stoupání/klesání a směru letu. Díky dálkové instalaci nezabírá GTX 45R cenné místo na palubní desce. Ovládání transpondéru včetně zadávání odpovídačového kódu (squawk) lze provádět přímo prostřednictvím kompatibilního displeje Garmin.
Hlavní výhody
- ADS-B Out na frekvenci 1090 MHz ES
- ADS-B In s podporou 1090 MHz a 978 MHz UAT
- Transpondér Mode A/C, Mode S a ES
- Dálková instalace šetří místo v palubní desce
- Ovládání prostřednictvím kompatibilních displejů Garmin
- Zadávání odpovídačového kódu (squawk) z palubního displeje
- Možnost zobrazování provozu ADS-B In
- Bezdrátový přenos ADS-B provozu a počasí prostřednictvím Garmin Connext®
- Kompatibilita s vybranými avionickými systémy Garmin a mobilními aplikacemi
- Polovodičová konstrukce pro vysokou spolehlivost a nižší spotřebu
- Výkon vysílače minimálně 200 W
- Provozní výška až 55 000 ft / 16 800 m
ADS-B Out
GTX 45R poskytuje 1090 MHz ADS-B Out (Extended Squitter) a při použití kompatibilního zdroje GPS/GNSS polohy umožňuje vysílat údaje o letadle do systémů řízení letového provozu a dalších systémů využívajících ADS-B.
Přenášeny mohou být například:
- Identifikace letadla
- Aktuální poloha
- Tlaková výška
- Rychlost
- Směr letu
- Stoupání nebo klesání
Pro správnou funkci ADS-B Out je nutné použít kompatibilní zdroj přesné GNSS/GPS polohy, například odpovídající navigační systém Garmin nebo GPS 20A. Konkrétní konfigurace musí být vždy posouzena podle požadavků dané instalace a příslušných leteckých předpisů.
ADS-B In – Přehled provozu
GTX 45R je vybaven dvoulinkovým přijímačem ADS-B In, který přijímá provoz na frekvencích 1090 MHz a 978 MHz UAT. Díky tomu poskytuje komplexnější přehled o okolním provozu a umožňuje zobrazovat informace o okolních letadlech na kompatibilních displejích Garmin.
V kombinaci s kompatibilní avionikou mohou být k dispozici také pokročilé funkce pro vyhodnocení relativního pohybu okolního provozu a upozornění na potenciální konflikty.
TargetTrend™ a TerminalTraffic™
V kompatibilních systémech Garmin může GTX 45R spolupracovat s funkcemi TargetTrend™, které usnadňují vyhodnocení směru pohybu a přibližování okolních cílů. Funkce TerminalTraffic™ poskytuje rozšířený přehled o ADS-B vybavených letadlech a pozemních cílech v prostoru letiště.
ADS-B Počasí
V oblastech s dostupným ADS-B meteorologickým vysíláním může GTX 45R poskytovat také informace o počasí bez nutnosti předplatného. V kompatibilních systémech mohou být dostupné například:
- Radarové snímky NEXRAD
- METAR
- TAF
- Vítr a teploty ve výšce
- PIREPs
- NOTAM a další meteorologická data
Integrace s avionikou Garmin
GTX 45R lze integrovat s vybranými systémy Garmin. V kompatibilní instalaci je možné transpondér ovládat přímo z palubního displeje, včetně zadávání squawk kódu. Podporována je integrace například s:
- Garmin AXIS Flight Displays
- Garmin G3X
- Garmin G3X Touch
- Garmin GTN 650
- Garmin GTN 750
- Vybranými navigátory Garmin GNS
Kompatibilita konkrétní kombinace avioniky závisí na verzi zařízení a konfiguraci systému.
Bezdrátový přenos prostřednictvím Garmin Connext®
Integrovaná technologie Garmin Connext® umožňuje bezdrátově přenášet vybraná data ADS-B In do kompatibilních přenosných navigací a mobilních zařízení. Podle konkrétní konfigurace lze ADS-B provoz a počasí zobrazovat například na:
- Garmin aera® 795 / 796
- Garmin aera® 660
- Kompatibilních tabletech a mobilních zařízeních
- Aplikacích Garmin Pilot, ForeFlight Mobile a FltPlan Go
Konstrukce a instalace
GTX 45R využívá polovodičovou konstrukci, která přispívá k nižší spotřebě, vysoké spolehlivosti a dlouhé životnosti. Jednotka je určena pro dálkovou instalaci (remote mount). Díky tomu není nutné vyhradit pro transpondér standardní prostor přímo na palubní desce.
Pro správnou funkci systému je nutné dodržet instalační požadavky výrobce a zajistit kompatibilní zdroj GPS/GNSS polohy a odpovídající propojení s ostatní avionikou.
¹Funkce ADS-B „In“ provoz a počasí nejsou dostupné u starších displejů G3X legacy.
²Omezeno na pokrytí v USA (meteorologická data ADS-B).
Technické údaje (Physical & Performance)
- Rozměry jednotky včetně racku a konektorů: 42 × 160 × 224 mm (1,65” x 6,30” x 9,9”)
- Hmotnost včetně racku a konektorů: cca 1,27 / 1,32 kg (2,8 / 2,9 lbs)
- Napájení: 14/28 V DC (18/20 W max.)
- Výkon vysílače: min. 200 W
- Provozní teplota: −45 °C až +70 °C
- Provozní výška: až 55 000 ft / 16 800 m
- Chlazení: není vyžadováno
- Montáž: dálková (remote mount)
- Typ transpondéru: Mode A/C, Mode S a ES
- Zadávání squawk kódu: prostřednictvím kompatibilního displeje (dálkové zadávání)
- TIS kompatibilita: ano
Vlastnosti transpondéru
Polovodičový vysílač (vyšší účinnost, delší životnost): Ano
Hlasová/zvuková upozornění (Aural alerts): Ano
Automatický režim ALT/GND: Ano
ADS-B počasí a provoz pro USA (bez předplatného): Ano
1090 MHz ADS-B Out: Ano
Dual-link 1090 MHz a 978 MHz UAT ADS-B In: Ano
Integrace provozu TAS/TCAS s ADS-B In: Ano
Důležitá poznámka: GTX 45R je letecké zařízení určené k integraci do konkrétní avionické konfigurace. Kompatibilitu s ostatními zařízeními, požadavky na zdroj GPS/GNSS polohy a podmínky instalace je nutné před objednáním ověřit podle aktuální instalační dokumentace Garmin a příslušných leteckých předpisů. Dostupnost funkcí ADS-B In, meteorologických dat a jejich zobrazení závisí na použité avionice, softwaru, regionu a dostupnosti příslušných služeb.
